| 產品型號（Product model）： | TOSN-LD5800P-B(150W ) | |||
| 產品參數（Product specifications） | ||||
| 輸入電壓（Input current）: | 100～240Vac(Range:90～264Vac). | |||
| 輸入電流（Input current）: | 1.1A Max. | |||
| 輸入頻率（Input frequency）: | 50/60Hz(Frequency range:47～63Hz). | |||
| 輸出電壓（Output voltage）: | (1)+12V/+5V/+5VSB ； (2) +12V/+5VSB(不帶5V) | |||
| 輸出電流（Output current）: | 5.0A/2.0A/0.5A(Rate load),（6.0A/2.5A/1.0A）(peak current) | |||
| 背光輸出范圍（Backlight Output Rang): | 50--130V/500mA--900mA <90W | |||
| 紋波及雜訊（Ripple and noise）: | +12V/200mVp-p；+5V/100mVp-p；+5VSB/100mVp-p. | |||
| 耐壓測試(Hi-Pot test): | 3000 VAC/1min/5mA | |||
| 漏電流(leakage current): | 0.5mA max.240VAC/ 50Hz | |||
|
電壓調整率/負載調整率:
(VoltageRegulation/ Load Regulation)
|
12V±5%；5V±5%；5VSB±5% | |||
| 轉換效率(Conversion Efficiency): | ﹥80% | |||
| 功能(Function)： | 具有過流,過壓,過溫,短路等保護功能 | |||
| 工作溫度(Operation temperature): | -25℃ to +45℃. | |||
| 相對濕度(Relative Humidity): | 10～90%RH | |||
| 安規標準(Safty Regulation Standard): | 符合UL/IEC62368/EN60950/60065/GB4943 | |||
| 電磁兼容標準(EMC): | 符合EN55032 Class B,IEC-61000-4-2, IEC-61000-4-4,Lever 3,Criteria B,IEC-61000-4-5,Lever 3,IEC-61000-4-11,Criteria B | |||
| 外形尺寸（Dimensions）： | (L)180*(W)180 *(H)13 mm | |||
| 重量（Weight）： | 440g | |||
| Output Voltage | Load Regulation | Min Load | Rate Load | Peak current |
| 輸出電壓 | 負載調整率 | 最小負載 | 額定負載 | 峰值電流 |
| V1(+12V) | ±5% | 0.1A | 5.0A | 6.0A |
| V2(+5V) | ±5% | 0.1A | 2.0A | 2.5A |
| V3(+5VSB) | ±5% | 0.1A | 0.5A | 1.0A |
|
LED Output Voltage
LED輸出電壓
|
Load Regulation
負載調整率
|
LED Output Standard Voltage
LED輸出標準電壓
|
LED Output Current
LED輸出電流
|
|
| 背光/Backlight V4(+50V-130V) | ±5% |
+V4(+50V~+130V)
+V4(+50V~+110V)
+V4(+50V~+ 90V)
|
600mA±5 %(300mA*2)
700mA±5% (350mA*2)
900mA±5%(450mA*2)
|
|

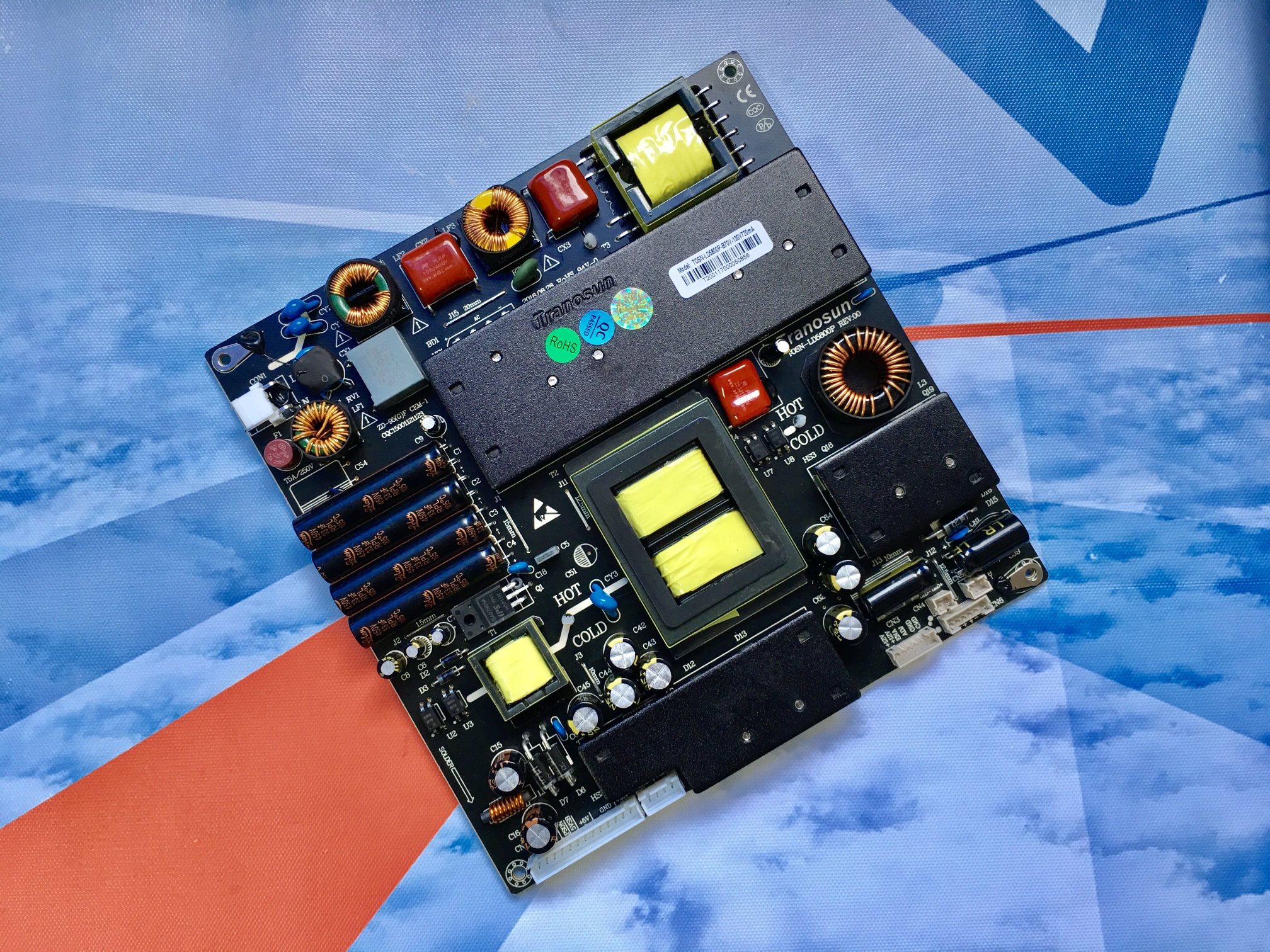

TOSN-LD5800P-B
